グリッド型探索¶
ここでは、グリッド型探索を行い、回折データから原子座標を解析する方法について説明します。
グリッド型探索はMPIに対応しています。
探索グリッドを与えるデータ MeshData.txt
を事前に準備する必要があります。
サンプルファイルの場所¶
サンプルファイルは sample/mapper
にあります。
フォルダには以下のファイルが格納されています。
base
ディレクトリメインプログラムでの計算を進めるための参照ファイルを格納するディレクトリ。参照ファイルは
exp.d
,rfac.d
,tleed4.i
,tleed5.i
です。input.toml
メインプログラムの入力ファイル
MeshData.txt
探索グリッドのデータ
ref_ColorMap.txt
計算結果の参照値。計算が正しく実行されたか確認するための output/ColorMap の参照データ。
prepare.sh
,do.sh
本チュートリアルを一括計算するために準備されたスクリプト
以下、これらのファイルについて説明したあと、実際の計算結果を紹介します。
参照ファイルの説明¶
tleed4.i
, tleed5.i
, rfac.d
は satleed のパラメータファイルです。
最適化する原子座標は tleed5.i
の中で opt000
, opt001
のようにキーワードとして埋め込みます。
exp.d
は参照する実験データです。
実際に探索するグリッドは MeshData.txt
で与えます。
サンプルでは MeshData.txt
の中身は以下のようになっています。
1 -0.490000 0.777500
2 -0.490000 0.977500
3 -0.490000 1.177500
4 -0.490000 1.377500
5 -0.490000 1.577500
...
1列目が通し番号、2列目以降は base/tleed5.i
に入る opt000
, opt001
の値が順に指定されています。
注釈
MeshData.txt
を作成するスクリプト make_meshdata.py
が用意されています。
$ python3 make_meshdata.py > MeshData.txt
を実行するとメッシュデータが作成されます。
入力ファイルの説明¶
ここでは、メインプログラム用の入力ファイル input.toml
について説明します。
input.toml
の詳細については入力ファイルに記載されています。
以下は、サンプルファイルにある input.toml
の中身になります。
[base]
dimension = 2
output_dir = "output"
[solver]
name = "leed"
[solver.config]
path_to_first_solver = "../satleed/satl1.exe"
path_to_second_solver = "../satleed/satl2.exe"
[solver.param]
string_list = ["opt000", "opt001"]
[solver.reference]
path_to_base_dir = "./base"
rfactor = "satleed"
[algorithm]
name = "mapper"
label_list = ["z1", "z2"]
[algorithm.param]
mesh_path = "./MeshData.txt"
[runner]
ignore_error = true
最初に [base]
セクションについて説明します。
dimension
は最適化したい変数の個数です。今の場合はbase/tleed5.i
で説明したように2つの変数の最適化を行うので、2
を指定します。output_dir
は出力先のディレクトリ名です。省略した場合はプログラムを実行したディレクトリになります。
[solver]
セクションではメインプログラムの内部で使用するソルバーとその設定を指定します。
name
は使用したいソルバーの名前です。leed
に固定されています。
ソルバーの設定は、サブセクションの [solver.config]
, [solver.param]
, [solver.reference]
で行います。
[solver.config]
セクションではメインプログラム内部で呼び出す satl1.exe
, satl2.exe
についてのオプションを指定します。
path_to_first_solver
はsatl1.exe
のコマンド名です。パスを指定するか、コマンド名をPATH環境変数から探索します。path_to_second_solver
はsatl2.exe
のコマンド名です。パスを指定するか、コマンド名をPATH環境変数から探索します。
[solver.param]
セクションではパラメータについての指定を行います。
string_list
は埋め込みキーワードのリストを指定します。
[solver.reference]
セクションでは参照データについての指定を行います。
path_to_base_dir
は参照データが置いてあるディレクトリ名を指定します。rfactor
は R-factor の定義を指定します。デフォルトはrpe
(Pendry R-factor) です。この例ではsatleed
を指定して、SATLEED が計算した R-factor の値を使用します。
[algorithm]
セクションでは、使用するアルゴリスムとその設定をします。
name
は使用したいアルゴリズムの名前です。このチュートリアルではグリッド探索による解析を行うので、mapper
を指定します。label_list
は、opt000
,opt001
を出力する際につけるラベル名のリストです。
[algorithm.param]
セクションでは探索アルゴリズムに関するパラメータを指定します。
mesh_path
は探索グリッドを記述したファイルを指定します。
[runner]
セクションでは外部プログラム実行についての指定を行います。
ignore_error
を true に指定した場合、外部プログラムの実行と値の評価に関するエラーは NaN として扱い、計算を続行します。
その他、入力ファイルで指定可能なパラメータの詳細については入力ファイルの章をご覧ください。
計算実行¶
あらかじめ sample/satleed
ディレクトリ内で setup.sh
を実行して SATLEED をコンパイルし、 satl1.exe
と satl2.exe
を作成しておきます。
サンプルファイルが置いてあるフォルダへ移動します。
$ cd sample/mapper
メインプログラムを実行します。次のコマンドではプロセス数4のMPI並列を用いた計算を行っています。計算は通常のPCで数分程度で終わります。
$ mpiexec -np 4 odatse-LEED input.toml | tee log.txt
実行すると、 output
ディレクトリとその下に各ランクのフォルダが作成され、計算結果が出力されます。また、以下の様なログが標準出力に表示されます。
name : mapper
label_list : ['z1', 'z2']
param.mesh_path : ./MeshData.txt
Iteration : 1/121
Iteration : 2/121
Iteration : 3/121
Iteration : 4/121
...
z1
, z2
に各メッシュでの候補パラメータと、その時の R-factor
が出力されます。
最終的にグリッド上の全ての点で計算された R-factor
は、 ColorMap.txt
に出力されます。
今回の場合は
-0.490000 0.777500 0.861000
-0.490000 0.977500 1.004700
-0.490000 1.177500 0.909900
-0.490000 1.377500 0.896600
-0.490000 1.577500 1.009500
-0.490000 1.777500 0.779100
-0.490000 1.977500 0.944200
-0.490000 2.177500 0.966500
-0.490000 2.377500 0.867000
-0.490000 2.577500 0.907000
-0.490000 2.777500 0.924100
-0.390000 0.777500 0.801900
-0.390000 0.977500 0.793900
...
のように得られます。1列目、2列目に opt000
, opt001
の値が、3列目に R-factor
が記載されます。
なお、メインプログラムを実行するスクリプトとして do.sh
を用意しています。
do.sh
では ColorMap.dat
と ref_ColorMap.dat
の差分も比較しています。
以下、説明は割愛しますが、その中身を掲載します。
#!/bin/sh
sh prepare.sh
time mpiexec -np 4 odatse-LEED input.toml
echo diff output/ColorMap.txt ref_ColorMap.txt
res=0
diff output/ColorMap.txt ref_ColorMap.txt || res=$?
if [ $res -eq 0 ]; then
echo TEST PASS
true
else
echo TEST FAILED: ColorMap.txt and ref_ColorMap.txt differ
false
fi
計算結果の可視化¶
ColorMap.txt
を図示することで、 R-factor
の小さいパラメータがどこにあるかを推定することができます。
今回の場合は、以下のコマンドを実行すると2次元パラメータ空間の図 ColorMapFig.png
が作成されます。
$ python3 plot_colormap_2d.py
作成された図を見ると、(0.0, 1.75) 付近に最小値を持っていることがわかります。
![]()

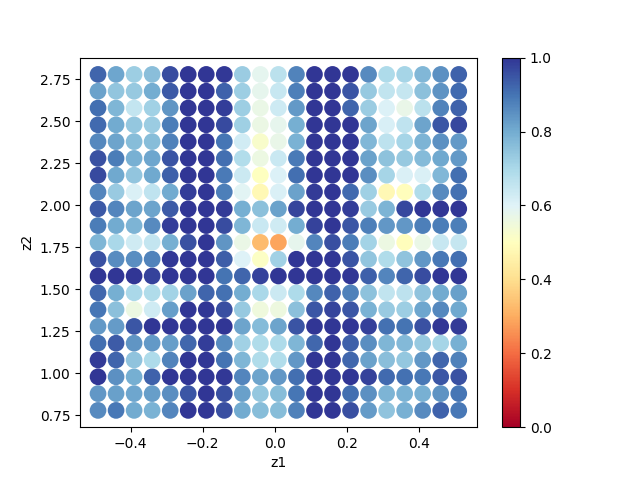

2次元パラメータ空間上での R-factor の値。(21 x 21 のメッシュで計算)¶
